1313-6A转盘式自动喷砂机

  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或考察后量身定制,支持非标定制。
  • 库存配送:有货,全国送货保障!
  • 温馨提示:本产品一经下单生产,非质量问题不支持退货!
服务热线:13584832398在线咨询
产品介绍

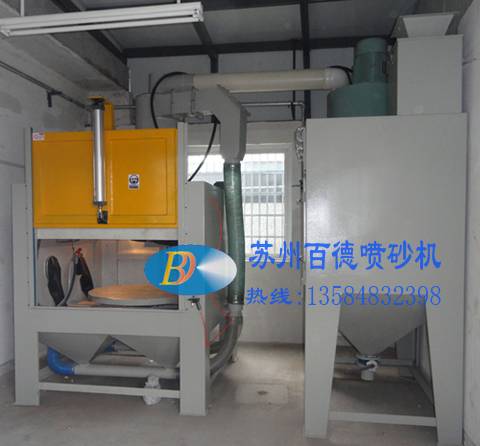

          1313-6A转盘式自动喷砂机

1313-6A转盘式自动喷砂机

BD-1313F-4A台车转盘普压式手动、自动喷砂机设计方案

  • 方案概述:本公司是一家集表面处理和高新技术研究开发、设计、制造、销售为一体的现代化企业,同时也是同行业较早的制造商,已有18年的喷砂机制造经验,本方案是根据用户产品而专门设计的普压式台车转盘自动、手动喷砂机,可满足对工件表面进行清除附着物、氧化皮、旧的漆层、涂层等要求。

本套设备主要由主机、蜂窝式回砂系统、气动台车系统、喷枪直线行走系统、喷枪摆动系统、电动转盘系统、喷枪控制系统、气动门系统、旋风分离器、一级旋风除尘器、滤芯式除尘系统、电气系统、空气压缩机(用户自备)、控制箱等组成。本机配置4支普压式喷枪,喷嘴直径φ8mm,材质:高耐磨碳化硼。

在喷砂加工前,工人用起重设备或人工把工件搬放在气动台车转盘中心上,操作工人将按自己工件的规格定位装置固定好工件,将按钮旋到自己需要的功能上,工作流程如下。

“自动档” 开关打到自动挡上、约移动机构没有停留在运行原点上话,直线移动机构首先会自动返回原点后才会自动运行如下工作,回砂除尘风机自动运行起动、设定好转盘旋转的工作频率、设定好喷砂直线移动的工作频率、设定好喷砂摆动工作频率、(工作频率是指电机运转的速度快慢),工件喷砂的时间根据客户产品表面要求来定,喷砂时间技术参数只能按每个工件在现场自己测试来定。操作工人确认工件安放在台车转盘中心定位线圈上、确认设备气动台车周边安全状态下、按动气动台车进舱按钮、气动台车慢步自动进舱、气动台车进舱到位后、气动门自动慢慢往下关闭、气动门自动关闭到位后、转盘带动工件低速匀速转动,直线稳动机构慢慢往前行走移动、在直线移动工作时、喷枪摆动机构同时也带动喷枪作扇形摆动工作喷砂,当移动机构行到不需要喷砂点时、喷砂工作自动停止、吹净工作自动打开、在移动机构返回原点时顺便同时吹净工件表面的部分粉尘,移动机构返回原点后,转盘旋转机构、摆动机构、吹净工作自动停止,吹净停止后、吸尘延时一分钟左右,气动门自动打开,台车自动退出舱外,一个自动运行程序工作完全,工人用起重设备或人工将工件吊离喷砂机转盘,喷砂一个周期循环工作结束。自动喷砂工作时可以关闭直线移动和喷枪摆动运行动作,直线移动和喷枪摆动动作关闭后,就是实现自动定位喷砂加工了。

“手动档” 每个功能独立分开控制,主要作用是方便手动喷砂操作和检修维护设备用,(1)点动手动按钮(手动工作开始),(2)点动转盘旋转按钮(转盘慢速旋转工作开始),(3)点动直线移动按钮(直线移动工作开始),(4)点动喷枪摆动按钮(喷枪摆动工作开始),(5)点动气动开门按钮(气动门自动打开),(6)点动气动门关门按钮(气动门自动关闭),(7)点动除尘风机运行按钮(除尘风机运行),(8)点动气动台车(气动台车自动运行工作)。注:气动门和台车运行机构工作做了互相连锁控制,工作性能请看以后的说明书。
