1212B-P推车式高压手动喷砂机

来源:百德喷砂机发布日期:2020.02.22 17:16:25浏览:116|加入收藏

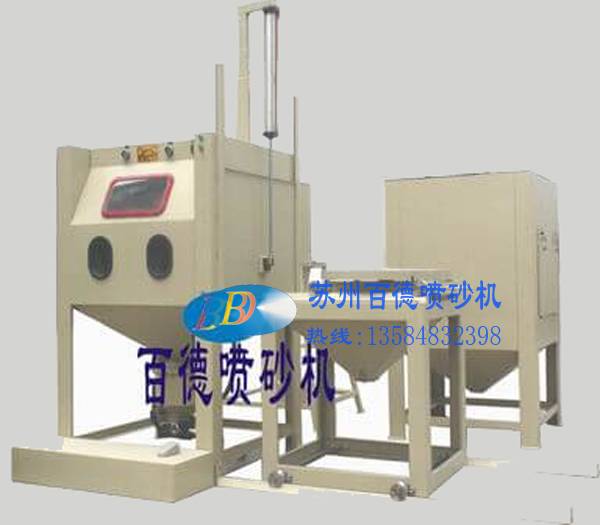

   1212B-P推车式高压手动喷砂机

1212B-P推车式高压手动喷砂机

五、主要设备构成及功能(详见示意图)

1、1212B-P推车式高压手动喷砂机主机:主机由喷砂室、高压系统、布袋除尘系统、转盘系统、喷枪、等组成。

1)、喷砂室:由2mmA3钢板焊接而成,表面喷漆处理。

喷砂机外形尺寸:1200X1200X1800mm

喷砂舱内尺寸:1195X1195X780mm

2)、转盘装置:采用优质钢板Q235 δ=5mm制成,表面配有卸砂孔。下部配有筋板作支承,可承载1000Kg的工件喷砂操作。转盘直径:Ф800mm。转盘支柱采用圆锥滚子轴承与深沟球轴承定位,可保证加工时转盘转动平稳、灵活。

3)、喷枪:喷嘴直径Φ6mm,材质为:碳化硼。喷砂加工时,喷枪喷射的砂流量可由调砂阀调节。

4)、吹净枪:工作舱外配置1把吹净枪。

5)、集砂斗:由2mm的优质低碳钢板焊接而成,表面喷漆处理。集砂斗内设置有过滤网, 防止工件或者较大杂物、漆皮掉入料舱内,堵塞喷枪而影响正常的工作。

2、 旋风分离器及加压系统:

1)、旋风分离器由4mm的优质低碳钢板焊接而成,风量调节板、芯筒、筒体、进砂斗、回砂斗、过滤网、等组成。外形尺寸:直径为¢400连接高压喷砂机。

2)、一级旋风除尘器由4mm的优质低碳钢板焊接而成,直径为¢400mm。

1、1212B-P推车式高压手动喷砂机除尘系统:强烈建议选配滤芯除尘

1)、高效滤芯φ320X660,共4件。高效滤芯进行除尘处理,净化效果符合国家环保标准。高效滤芯用100%的聚脂纤维材料制造,厚度0.7mm,透气度10um,气阻2.08mbar(保证空气流速为40cm/s时,所需要的压力为2.98mm水柱),耐温能力最高200度。

2)、布袋式除尘器内装有30个布袋。

4、1212B-P推车式高压手动喷砂机电气系统:

1)、电气系统由过滤器、压力表、调压阀、排气阀、磨料阀、电磁阀、安全开关、电机及相应的管路及控制元件组成。

2)、电源设置为(380V,50HZ),并同时设置有漏电保护开关。

3)、主机控制面板上设置有电源起动/停止开关、照明开关、进气压力表、喷砂压力表。

4)高压喷砂机设置有喷砂压力调节阀、;压力表用来观察本机的气源,喷砂压力调节阀用来调节喷枪的喷砂压力。
