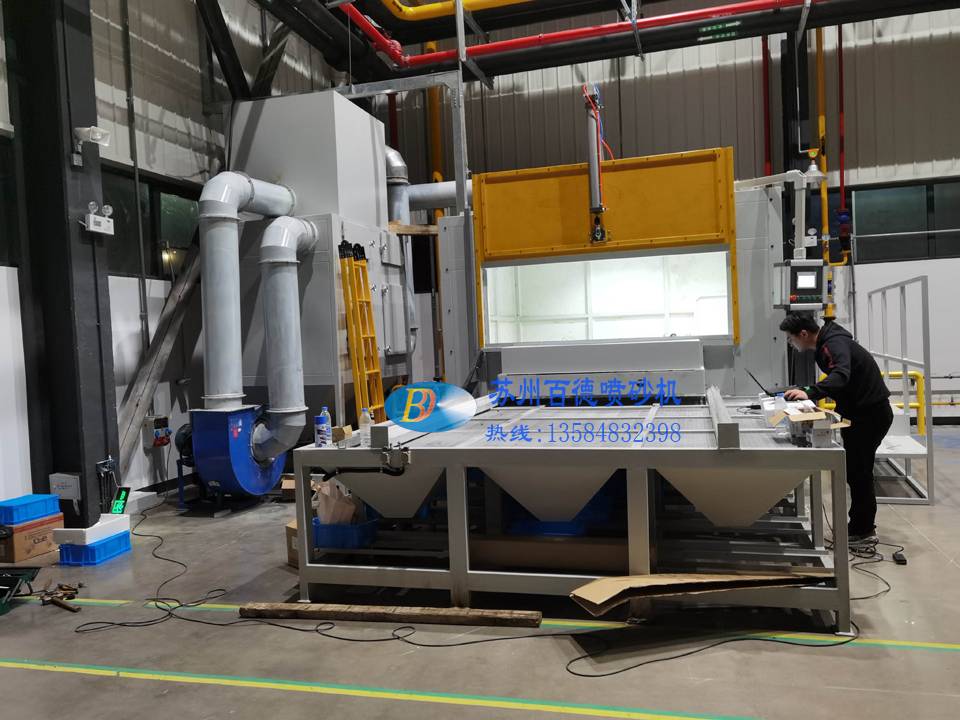

本图片是常熟圣让公司定做的汽车配件模具专用喷砂机

1）、主机：主机由喷砂室、台车系统、转盘系统、喷枪、集砂斗、检修门、操作台、护栏、气动门等组成。喷砂机主机：首先采用扁通焊接框架，再由3mmA3钢板焊接而成，表面喷漆 处理，装配时工作舱内贴一层防护胶皮。

喷砂机主机尺寸：3000X3000X2500mm(宽x深x高mm)

2）、转盘制作：采用优质槽钢板材方管制成，下部配有筋板作支承，最大可承载5000Kg的工件喷砂操作。转盘方型尺寸：2000x1500mm。转盘支柱采用轴承定位，可保证加工时转盘转动平稳、灵活。转盘旋转机构由台湾城帮齿轮减速电机带动，电机功率为0.75kw。

3）、台车制作：首先采用扁通焊接框架，部分采用10mmA3板焊接而成，可保证台车运行时的稳定。台车支架表面采用喷漆处理。台车上装有滚动轴承，便于台车的移动，台车进出舱机构由油压气缸带动。

 台车支架外形尺寸：2900mm(长)X2900mm(宽)X850mm(高)。

4）、支架：支架采用100X50x3(mm)的扁通焊接而成，上部配有小车移动轨道，轨道采 用角钢焊接。用于装卸工件时，小车的移动。

5）、喷枪：配置1条Ф19x32mm聚胺胶专用喷砂管及1支压入式喷砂枪，喷嘴通径Φ8mm，材质为：碳化硼。喷砂加工时，喷枪喷射的砂流量可由磨料砂阀控制调节。

6）、吹净枪：配置1支。人工控制。

7）、集砂斗：由2mm的优质低碳钢板焊接而成，表面喷漆处理。集砂斗内设置有过滤网, 防止工件或者较大杂物、漆皮掉入料舱内，堵塞喷枪而影响正常的工作。

8）、操作台：梯步操作台由两个组成，一个是固定式、一个是人工活动式，由3mm的优质钢板和4#角钢焊接而成，表面喷漆处理。上面配有护栏，护栏采用方管管焊接而成。
