通过式液体自动喷砂机

来源:苏州百德喷砂机发布日期:2020.02.06 20:42:44浏览:582|加入收藏

BD-1818-8A皮带输送式自动喷砂机设计方案

一、通过式液体自动喷砂机方案概述:

本公司是一家专业从事表面处理及相关非标产品研究开发、设计、制造、销售、技术服务于一体的现代化企业,先后为国内外许多知名大型企业和国家级重点企业提供表面处理设备。

本机根据客户提供的产品特征,专门设计的皮带输送式自动喷砂机,可满足对工件表面进行去氧化皮喷砂工艺等要求。

本套设备主要由主机、旋风分离器、旋风除尘器、滤芯式除尘系统、回砂系统、电气控制系统、空气压缩机(用户自备)组成。

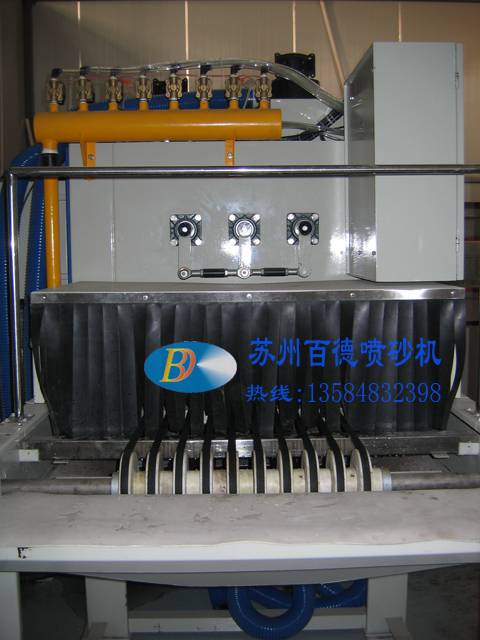

通过式液体自动喷砂机 1

工作原理:本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动形成负压产生引射作用,将旋风分离器贮存箱内的磨料通过砂管吸入喷枪内,然后随压缩空气流由喷嘴高速喷射到工件表面,达到喷砂加工的目的。在工作状态时,压缩空气和砂料边混合边喷射,使压缩空气得到充分利用,空气的流量和砂料的流量便于调节,能得到理想的混合比。能源和砂料消耗少,清理效率高,适用于电子、飞机、机车配件、五金、化工等行业工件表面大面积清理处理。其主要功能如:

一、喷射到工件表面的砂料在工件表面进行冲击研磨,把工件表面的杂质及氧化皮清除掉,使表面积增大,提高涂层的附着力,提高涂装质量。

二、可以分散结构体内在残余应力,达到硬化工件表面,增加零件表面对塑型变形和断裂的抵抗能力,并使工件表层产生压应力,提高其疲劳强度。

三、使工件表面上的缺陷和由于机械加工所带来的损伤减少,从而降低应力集中。

喷砂介质:24目白刚玉、玻璃珠、棕刚玉等磨料。

通过式液体自动喷砂机加工范围:本机适用于平面工件的外表面喷砂加工。

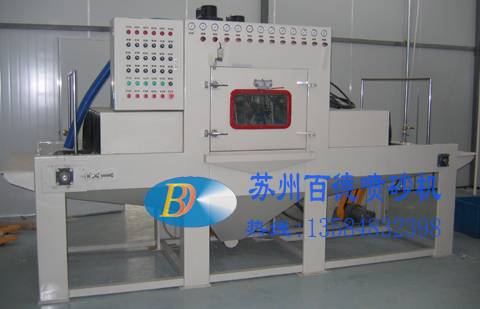

通过式液体自动喷砂机 2

工件材质:金属或非金属的板材。

工件有效尺寸: 最大喷砂有效尺寸1200x1200x30mm(长x宽x高)

加工效率:实际产量由客户所需要达到的喷砂效果确定。

二、通过式液体自动喷砂机工作流程:

工人只操作控制系统和装卸工件,工件表面喷砂由机器自动完成。

加工顺序如下:

1、喷砂时,工人将工件放在喷砂机输送皮带上。

2、输送皮带带动工件进入喷砂舱,喷枪按所需方位对工件进行自动喷砂。(若工件需要两面喷砂处理,只需要在喷砂完成后,重新在输入端翻转一个面喷砂即可)

3、加工好的工件随即进入吹净舱,吹净枪将残留在工件上的砂尘吹净,再从传动装置另一端输出。

4、工件到了输出末端,工人从输出端卸下工件。

5、本机采用连续加工方式。

三、通过式液体自动喷砂机本机特点:

1、操作简单,效率较高,可根据不同的工艺要求更换不同粒度的砂料,砂料自动循环使用,节约成本。

2、工件输送速度根据工件的工艺参数可用变频器无级调速,达到满意的喷砂效果。

3、工件自动进入喷砂区按要求喷砂,喷砂的时间可由喷砂效果按需定。

4、喷枪采用平行扇形移动方式,并可微调各种喷射角度,以达到良好的加工效果。

5、本机配置有旋风分离器,能将磨料和灰尘有效分离能将逃逸的砂粒回收,降低磨料的损耗。

6、配置有两套独立的滤芯式除尘器,能将工作中产生的粉尘清除。

四、喷砂机主要结构:(见设计方案图)

1、主机外壳:

采用3mm厚钢板焊接而成,表面喷漆。在进料、出料端设有独立的工作舱、护罩及橡胶皮防止灰尘外逸,机舱下部有过滤网防止大的杂物和工件掉入砂料中。在吹净舱内设有吹净气枪在摆动机构传动下,把喷砂后的表面工件吹净残留在工件上的砂尘。喷砂机主机上设有观察视窗,可以观察整个加工过程,随时处理突发情况。
